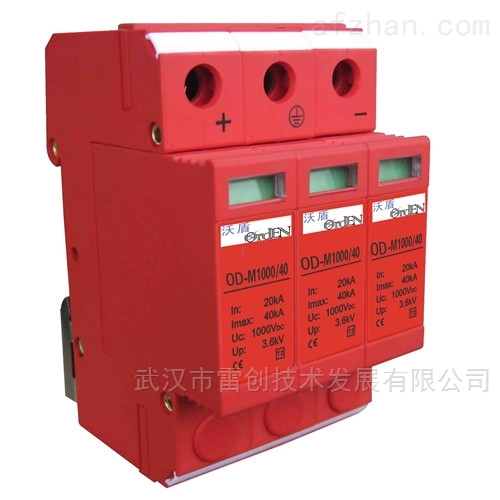

沃盾电源防雷器模块式电涌保护器 单相 三相

沃盾电源防雷器模块式电涌保护器 单相 三相

简要描述:沃盾电源防雷器模块式电涌保护器 单相 三相
采用优质压敏电阻芯片,性能稳定可靠;
采用插拔式结构,更换方便;
采用机械式热脱扣装置,动作灵敏度高;

产品型号: OD-M40C/4

所属分类:沃盾防雷模块

更新时间:2020-12-11

厂商性质:生产厂家

访问次数:292

详情介绍

沃盾电源防雷器模块式电涌保护器 单相 三相



一、产品介绍:

OrdEN电源防雷模块是按照标准IEC61643和国家标准GB18802.1、以及气象行业标准QX10.1-2002、通信行业YD/T1235.1-2002标准要求所设计、生产和检测,产品严格按ISO9001质量保证体系进行质量控制;

该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统,如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

产品型号(单模块参数)

OD-M100B

OD-M80B

OD-M60B

OD-M40C

OD-M20D

IEC类别/VDE规格等级/EN类型

II/C/T2

工作电压Un(V)

220V

220V

220V

220V

220V

大持续运行电压Uc(V)

320V

320V

320V

320V

320V

标称放电电流In(KA)8/20μs

60KA

40KA

30KA

20KA

10KA

大放电电流Imax(KA)8/20μs

100KA

80KA

60KA

40KA

20KA

电压保护水平Up(KV)

≤2.5

≤2.5

≤1.8

≤1.5

≤1.2

响应时间(ns)

<100

后备保险丝(可选配)

125A

125A

100A

63A

32A

劣化指示

劣化指示窗口

工作环境

-40℃~+85℃、相对湿度<95%

产品尺寸

27mm

27mm

27mm

18mm

18mm

安装导线截面积

2.5mm2-50mm2软线/多股铜芯线

防护等级,符合IEC 60529/EN 60529

IP20

绝缘外壳材料

阻燃PBT









五、产品安装说明:

1、安装前必须切断电源,严禁带电操作。

2、建议在防雷模块前端串联熔断器或者空开。

3SPD并联安装在建筑物配电箱或机房的电源进线端,产品为导轨式安装,在条件允许可采用凯文连接方式。

4、安装时请根据安装示意图所示连接,其中L为相线,N为零线,PE为地线,切勿错接。安装完成后,合上自动断路器开关,检查工作状态是否正常。

5、防雷模块在使用期间,应定期检测并查看故障显示窗口状态,当故障显示窗口呈红色或遥信端子输出报警信号时,表示防雷模块出现故障,应及时维修或更换。

6、适于室内运行,如安装在室外时,必须加装防水外壳。

7、所有接线必须牢固及可靠电气联接。

8、防雷接地应符合防雷规范要求,接地线尽可能粗短且接地电阻应小于10Ω







 计算机网络产品的接地应该充分考虑网络设备的屏蔽性和对接地电阻的要求,一般计算机房中的网络设备的屏蔽措施主要采用网络机柜作为终端设备的屏蔽层,但是往往在实际的施工过程忽略了网络机柜接地母线(排)的敷设和机柜的地线问题,大多采用网络机柜的外壳做为屏蔽体和公共接地线,

二、产品特点:

  • 采用优质压敏电阻芯片,性能稳定可靠;
  • 采用插拔式结构,更换方便;
  • 采用机械式热脱扣装置,动作灵敏度高;
  • 模块化密封设计,通流量大,保护水平更低;
  • 单级一相,可组合成多极适用不同电网形式;
  • 具备劣化显示窗口,并可配有远程遥信输出接口;
  • 外壳采用高阻燃的材料,安全性能高;
  • 35mm导轨安装,标准模块化设计;
  • 产品颜色,款式众多,符合各种审美要求!
  • 产品参数均为单模块参数,如需三相,请把型号改成/4,如果单相,请把型号改成/2
  • 理想的接地系统中应该是在电流通过时没有压降,保持各接地点之间没有电位差存在。但是在实际条件下是达不到的,因为任何导线都是既有电抗又有电阻存在的。当有电流通过时,地线上必然产生压降。当电路多点接地是各个电路之间又存在信号之间的既形成地环路。(如图1)设备1A点接地,设备 2B点接地同时有一根信号线连接两个设备,于是信号线和地线之间就形成了地环路ABCD,由于AB之间存在地电压Uab它将叠加在信号Es上一起加到负载Zl上从而产生差模。如果设备见用2根导线

、技术参数:

 这样由于屏蔽体上吸收了大量杂波干扰导致地线上的杂波干扰通过地线串到网络设备的外壳和信号端造成对正常信号的,这样就容易造成网络信号的传输质量和传输效果。的办法是在网络机柜内增加一条接地线(排)使公共地线和屏蔽层接地线分开
